ワイヤ駆動方式の2つの構成
往復式ワイヤーソーとエンドレスワイヤーソーの主な違いは、切断ワイヤーの機械内での動き方にあります。. 往復式またはスプール供給システムは、方向転換を行うか、リール間のワイヤーを管理します。エンドレスシステムは、閉ループを連続的に一方向に駆動します。この動作の違いは、機械レイアウト、ワイヤー管理、切断安定性、および各構成がサポートできる用途に影響します。.
本稿では、精密切断における両構成を比較します。採石用ケーブルソーの比較や、どちらかの設計が普遍的に優れているというランク付けは行いません。最終的な選択は、加工材の材質、寸法、切断経路、要求される表面状態、および生産方法によって決定されるべきです。.
往復式ワイヤーソーシステムの仕組み
往復式ワイヤーソーは通常、切断ワイヤーを加工材に対して往復運動させ、多くの場合、リールと張力制御経路を使用します。一部の産業用システムでは、切断ゾーンに新しいワイヤーを供給しますが、他のシステムでは定義された長さのワイヤーを繰り返し使用します。具体的な構造は機械によって異なります。.
この構成が有用な場合
- 長尺切断： リールベースのワイヤー管理は、大型加工材または長尺切断経路を中心に設計された機械をサポートできます。.
- 新規ワイヤー管理： スプール供給プロセスでは、生産継続中に切断ゾーンに制御された長さのワイヤーを供給できます。.
- 確立されたプロセスレイアウト： 往復式およびリールベースのシステムは、いくつかのスライスおよび産業用切断用途で一般的です。.
方向転換、加速、ワイヤー保管は、機械制御の問題の一部です。切断への影響は、機械構造、張力調整、ワイヤー仕様、加工材サポート、および送り戦略によって異なります。したがって、ワイヤーの動きだけから判断するよりも、システム全体を比較する方がより正確です。.

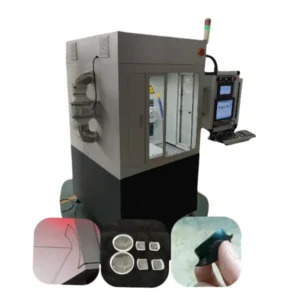

エンドレスワイヤーソーシステムの仕組み
エンドレスワイヤーソーは、固定されたダイヤモンド研磨材を保持する閉ループを使用します。ループは、機械が張力、ワイヤー速度、加工材位置、および送り量を制御する間、駆動ホイールとガイドホイールの間を連続的に循環します。連続的な一方向運動により、切断中のプログラムされた方向転換の必要がなくなります。.
この構成が有用な場合
- 安定した連続運動： 一方向のループ移動は、張力、送り、およびホイールの整合性が制御されている場合に、繰り返し可能な切断をサポートします。.
- コンパクトなワイヤー経路： 機械は、通常のループ循環のために長いワイヤー保管リールを必要としません。.
- 硬質脆性材料： この構成は、ガラス、石英、セラミックス、シリコン、サファイア、グラファイト、その他の高価値加工材の評価に使用できます。.
- 特定の輪郭切断： 互換性のある機械構造は、ループを直線または輪郭のある切断経路に沿ってガイドできます。.
閉ループは、特定の切断速度、寿命、または許容誤差を自動的に保証するものではありません。ループの構造、コーティング、研磨材の状態、張力、送り、クーラントまたはダスト制御、および加工材固定具がすべて結果に影響します。利用可能なものを確認してください ダイヤモンドワイヤーソーシステム 製品カテゴリ概要が必要な場合。.
往復式 vs エンドレスワイヤーソー比較
| 選択要因 | 往復式またはスプール供給システム | エンドレスループシステム |
|---|---|---|
| ワイヤーの動き | 往復運動または制御されたリール間移動 | 連続的な一方向ループ移動 |
| ワイヤー管理 | 保管リールまたはより長いワイヤー長の管理が必要 | 駆動ホイールとガイドホイールの周りの閉ループを使用 |
| 方向転換 | リバース、加速、減速サイクルを含む場合がある | 通常の切断中のプログラムされた方向転換なし |
| 一般的な機械レイアウト | 長尺移動およびリールベースの生産アーキテクチャをサポート可能 | 多くの場合、よりコンパクトな閉ループワイヤー経路を使用 |
| 切断経路 | ガイドレイアウトと機械軸に依存 | 機械設計に応じて、直線および特定の輪郭切断 |
| 材料 | ワイヤーの種類、機械、プロセスによって定義される | 硬質脆性材料で頻繁に評価される |
| 主な制御要因 | リバース動作、ワイヤー保管、張力、送り、およびガイド | ループ品質、ホイールアライメント、テンション、速度、送り |
| 最適な決定方法 | 実際のワークピース、要求されるカット、検証済みサンプル結果を比較する | |
材料と用途の適合性
両方の構成は精密切断用に設計できますが、材料と生産目標によってどちらが実用的かが決まります。石材、コンクリート、採石場の用途では、ラボ、光学、半導体、先端材料の切断とは異なるワイヤー構造と機械アーキテクチャが使用されます。一般的な製品名だけでは、装置を選択するには不十分です。.
| 用途に関する質問 | 確認すべき情報 |
|---|---|
| 何を切断していますか？ | 材料グレード、硬度、脆性、導電性、内部構造 |
| ワークピースの形式は何ですか？ | ブロック、ロッド、リング、チューブ、プレート、インゴット、または不規則な形状 |
| どのようなカットが必要ですか？ | 端材切断、スライス、直線分離、内部輪郭、または外部プロファイル |
| どのような結果が許容されますか？ | ケルフ、平坦度、エッジの状態、表面仕上げ、寸法公差 |
| どのようなプロセス制限が適用されますか？ | 水の使用許可、粉塵制御、汚染限界、治具へのアクセス |
| どの程度の生産レベルが期待されますか？ | プロトタイプ、サンプル検証、バッチ処理、または連続生産 |
適切なワイヤーソー構成を選択する方法
- カットを定義する： 材料、寸法、カットパス、および必要な出力を記録します。.
- プロセス上の制約を特定する： 水、クーラント、または乾式粉塵収集が許可されているか確認します。.
- ワイヤーの動きと機械の移動を確認する： アーキテクチャがワークピースとカットジオメトリをサポートしていることを確認します。.
- 消費材の互換性を確認する： ワイヤー径、研磨材の仕様、コーティングを材料に合わせます。.
- サンプルカットを実行する： 結果のケルフ、エッジ、平坦度、表面、および加工時間を使用して選択を検証します。.
より広範な装置の意思決定パスについては、 ワイヤーソー機械選択ガイド. を使用してください。これは、この比較記事が主要な装置クエリと競合しないように、機械構造とアプリケーション要件を分離します。.
よくある質問
エンドレスワイヤーソーは常に高速ですか？
いいえ。連続的な一方向の動きは、モーションサイクルの部分を簡素化できますが、実際の切断速度は、材料、ワイヤーの状態、テンション、送り、冷却または粉塵制御、カット長、および許容基準によって異なります。.
エンドレスワイヤーのループには継目がありませんか？
エンドレスループは連続的な切断パスに閉じられていますが、その構造はサプライヤーに確認する必要があります。パフォーマンスは、一般的な「継目なし」の主張ではなく、ループ品質、寸法の一貫性、およびサンプルカットの結果から判断する必要があります。.
石英、ガラス、セラミックスに適したシステムはどれですか？
エンドレスループシステムは、制御された送り速度とテンションによる連続的な研磨切断をサポートするため、これらの硬くて脆い材料でよく評価されます。ワークピースのサポートと検証済みのワイヤー仕様は引き続き不可欠です。.
両方のシステムで輪郭カットを作成できますか？
輪郭加工能力は、ガイドシステム、機械軸、ワイヤーパス、および最小回転要件によって異なります。ワイヤーモーションのラベルだけでは、輪郭切断能力を確認できません。.
結論
往復式とエンドレスワイヤーソーシステムは、同じツールの古いバージョンと新しいバージョンではなく、異なる機械アーキテクチャです。往復式またはスプール供給の装置は、長尺ワイヤー管理と確立された生産レイアウトをサポートできます。エンドレスシステムはコンパクトな連続ループモーションを使用し、硬くて脆いワークピースの精密切断によく選択されます。最も信頼性の高い選択は、完全な機械、ワイヤー、治具、およびプロセスを実際の部品に適合させることから得られます。.
