導入
リング型ダイヤモンドワイヤー切断装置は、従来の切断方法に対して大きな進歩を遂げた。従来のワイヤーソーとは異なり、長いオープンループのワイヤーを使用することが多い、 リング型ダイヤモンドワイヤーソー は、いくつかの利点を提供する連続的なクローズドループ・ワイヤーを採用している。例えば、切断速度の高速化、ワイヤーマークを最小限に抑えた優れた表面仕上げ、グラファイト、シリコン、光学ガラスなど様々な硬質材料の切断精度の向上などである。この記事では、ダイヤモンド・ワイヤーのカッティングのメカニズム、最適な張力設定、さまざまな素材に推奨されるカッティング・パラメーター、そして装置から最高のパフォーマンスを引き出すための実践的なヒントをご紹介します。
カッティング・メカニクスを理解する
リング状のダイヤモンド・ワイヤー切断装置を使用する場合、効果的な切断を行うには、切断ワイヤーが被加工物に力を加える必要がある。この力が柔軟なワイヤーを曲げ、"ワイヤーアーク "を作ります。この円弧の存在は、ワイヤーに必要な切断力が加わっていることを示すため、非常に重要です。ワイヤーが完全にまっすぐのままであれば、切断力が被加工物に加わっていないことを意味し、結果として効果的な切断ができない。
通常の切断状態では、ワイヤが制御された円弧を形成し、切断が完了するまで被加工物に一貫した引っ張り力を及ぼします。切断が進むにつれて、ワイヤーアークは動的に調整され、最適な圧力を維持し、スムーズな切断を保証します。切断が終了した瞬間、ワイヤーとワークの間に顕著な距離（通常約2～3cm）が現れ、ワイヤーアークが突然消えることを知らせます。これは、切断が完了し、装置が正しく機能したことを示す重要な指標です。

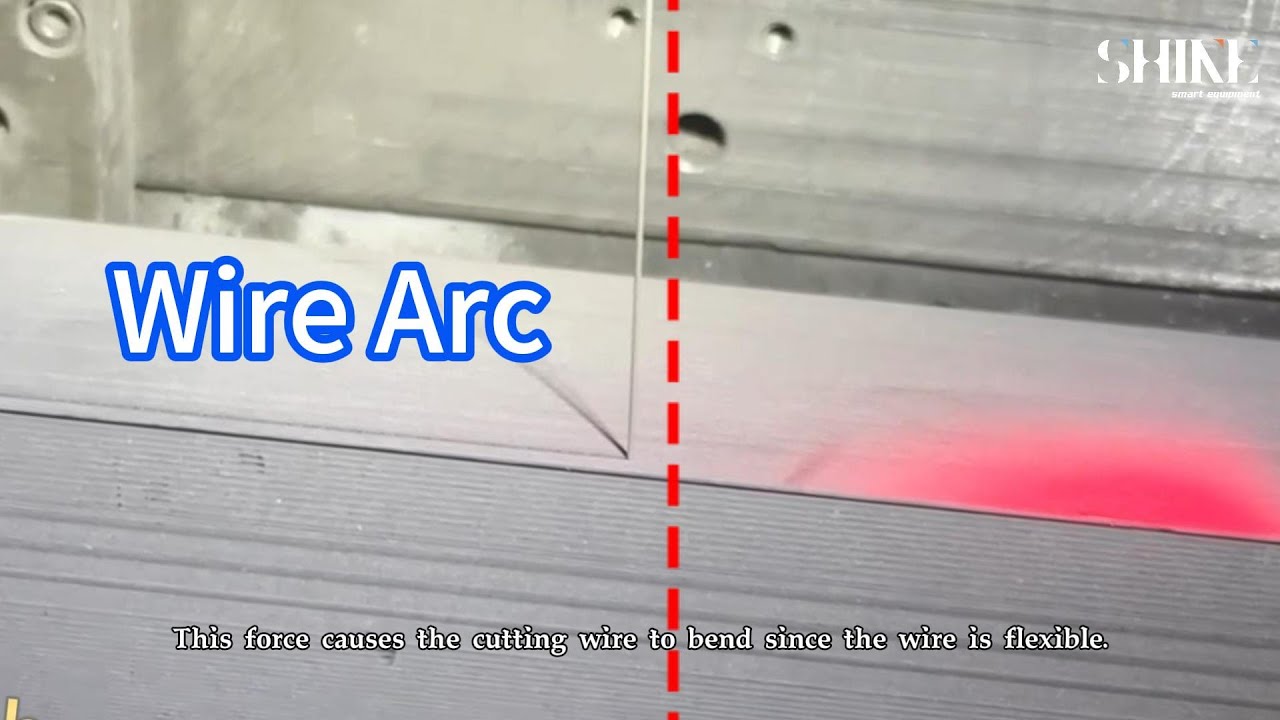

図1：切断の仕組みとワイヤーアーク形成の説明図。
効率的な切断のための最適なテンション設定
カッティングワイヤーの張力は、カットの速度と質に直接影響する重要な要素です。テンションが低すぎる場合、2つの明確な兆候が現れます：
- アイドリングストップ中のワイヤーの振動:機械のアイドリング時にカッティング・ワイヤーが上下に振動する場合は、張力が不足しています。正常な状態では、機械がアクティブにカットしていないとき、ワイヤーは安定を保ち、その動きは知覚できないはずです。
- 高速切断によるワイヤーアークの増大:カッティング・スピードが上がっても、カッティング・ワイヤーが素早く前進せず、より大きなアークを形成する場合は、テンションが低すぎる明らかな兆候です（極端に硬い材料をカッティングする場合を除く）。適切な張力はワイヤーの安定性を維持し、過度のアーク形成を防ぎ、安定した切断経路を確保します。
ワイヤーの張力が十分であれば、切断速度が向上するだけでなく、切断面の品質も向上し、欠陥が少なく滑らかな仕上がりになります。カッティングワイヤー リング型ダイヤモンドワイヤー切断装置 は220～350Nの張力に耐えるように設計されており、通常の使用条件下では破損を防ぐのに十分です。切断時に2～3mmのわずかな弧が生じるのは正常であり、ワイヤーに正しい切断力が加わっていることを示していることに注意することが重要です。
図2：切断速度と表面品質に及ぼすワイヤ張力の影響。
グラファイトの推奨切削パラメータ
グラファイトは比較的硬く脆い材料であるため、最適な結果を得るためには特定の切断パラメータが必要です。当社の経験に基づき、以下の設定を推奨します：
- ワイヤースピード:1800～2000rpm
- 切断速度:50～100 mm/分
オペレーターは、これらのパラメーターを試してみることが奨励され、1500 rpmの低いワイヤー速度から始め、徐々に2000 rpmまで上げていく。同時に、切断速度を調整して、速度と表面品質の最適なバランスを見つけることができる。目標は、欠陥を最小限に抑えた、きれいで滑らかな切断を実現することである。
図3：グラファイト用推奨ワイヤーと切断速度。
オペレーターのための実践的なヒント
リング型ダイヤモンドワイヤー切断装置の性能を最大限に引き出すには、以下のヒントを参考にしてください：
- 適切な張力を保つ:定期的にワイヤーの張力をチェックし、220～350Nの推奨範囲内になるように調整してください。これにより、ワイヤーの破損を防ぎ、切断効率を維持できます。
- モニター・ワイヤー・アーク:切断中のワイヤー・アークは、2～3 mm が正常です。アークが大きくなりすぎる場合は、テンションを上げるか、切断速度を下げることを検討してください。
- パラメータを試す:特に最初のセットアップの際には、ワイヤーの速度とテンションをいろいろ試して、特定のアプリケーションに最適な設定を見つけてください。これにより、速度、品質、ワイヤー寿命の最適なバランスを見極めることができます。
結論
要約すると、リング型ダイヤモンドワイヤー切断装置で最適な性能を達成するには、切断プロセスのメカニズムを理解し、適切な張力を維持し、異なる材料に適切な切断パラメータを設定する必要があります。ワイヤーアークを注意深く監視し、必要に応じて張力を調整し、さまざまな設定を試すことで、作業者は欠陥を最小限に抑え、最大限の効率で高品質の切断を実現できます。オペレーターには、初期設定の段階で大胆な調整を行い、特定のニーズに最適な設定を見つけることをお勧めします。
