SG 40

SG 40 Glass Wire Cutting Machine for cutting and processing silicon, glass, sapphire, quartz, jade, and other materials using diamond wire. Through a high-speed diamond wire, this equipment achieves a processing technique for cutting workpieces. It is a new type of equipment with reliable functionality, high cutting efficiency, and high processing accuracy.

This Glass Wire Cutting Machine uses a gantry structure, and the cutting wire cuts from top to bottom. It is very convenient to load the workpiece. It only needs to be glued to the loading table, and the cut part will not fall after the cutting wire cuts through the material, so there is no need for workers to take care of it. It only needs to be processed after the equipment program is completed or the next day. The equipment of this structure also has smaller models.

パラメーター

お客様の声

よくあるご質問

GLASS WIRE CUTTING MACHINE SG40 TECHNICAL SPECIFICATION

いや。	アイテム	内容
1	積載作業台サイズ	400*400 mm
2	Y軸、Z軸トラベル	400*350 mm
3	最大製品サイズ	400400 350 mm
4	ワークテーブル荷重	50 Kg
5	リナの最高速度	2100 rpm/min
6	Maximum Processing Efficiency	1000 mm/min
7	ダイヤモンドワイヤー径	∮0.35～0.8 mm
8	ポジショニング精度	±0.01 mm
9	加工精度	≤0.05 mm
10	表面粗さ（Ra）	Ra ≤ 60μm
11	Diamond Wire Length	2510 mm
12	Main Guide Wheel Diameter	∮260 mm
13	Subsidiary Guide Wheel Diameter	∮180 mm (4 pieces)
14	動作電圧	220V 50Hz ±10
15	周囲温度	10℃～30℃
16	装置寸法	12009502000 mm

この装置で使用される切断工具も最新のリング状ダイヤモンドワイヤーである。ダイヤモンドワイヤーを閉じたループ状にすることで、切断ワイヤーの一方向の動きを実現し、直線速度と切断面の滑らかさを大幅に向上させました。精度の高い切断機です。

ダイヤモンドワイヤーループには3つのタイプがあります：フルコーティング、セグメントコーティング、スレッドコーティングです。それぞれ利点があります。

詳細はこちらをクリックワイヤーループの切断.

SG 40 Glass Wire Cutting Machine

カッティング・エフェクト・ショーケース

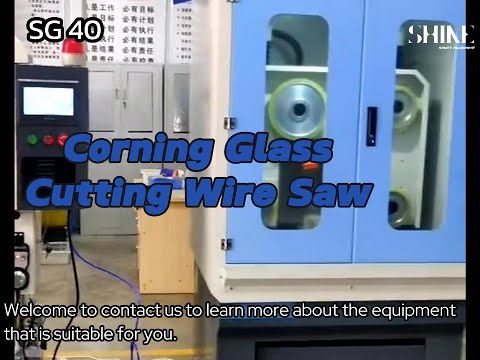

YouTube ビデオ

クリックすると、当社のカッティングマシンの動作を示す他のビデオを見ることができます。

The Difference between SG40 Glass Wire Cutting Machine and other types

Comparison of Diamond Wire Cutting and EDM Wire Cutting

Characteristics	ダイヤモンドワイヤー切断	EDMワイヤーカット
Material Compatibility	Suitable for various materials	Limited to conductive materials
切断速度	Fast	Relatively slow
Material Thickness	Not limited	Limited by material thickness
精度	高い	高い
Heat Generation	低い	なし
断線	Susceptible	Minimal
Operating Costs	Moderate to high	Moderate to high
Maintenance	Requires frequent wire replacement	Potential for electrode wear
Application Flexibility	Suitable for complex shapes	Suitable for complex shapes
Waste Material	Minimal	Minimal

Pictures of Glass Wire Cutting Machine SG 40

成功事例

カッティングアプリケーション

オプトエレクトロニクス

ガラスワイヤー切断機
このカッターは、LEDやレーザー技術に使用される合成サファイアやその他のクリスタルを成形するために使用される。

オプトエレクトロニクス

ガラスワイヤー切断機
このカッターは、LEDやレーザー技術に使用される合成サファイアやその他のクリスタルを成形するために使用される。

ジュエリーと高級品

ガラスワイヤー切断機
時計や高級電子機器ディスプレイ用の大型宝石やサファイアガラスの加工。

窯業

diamond wire saw for glass
この機種は、アルミナ（酸化アルミニウム）、炭化ケイ素、ジルコニア、コーディエライト、チタン酸塩などの工業用セラミックを切断することができます。

半導体産業

ガラスワイヤー切断機
半導体ウェハーやチップの土台となる石英などの水晶基板をスライスする装置。

GLASS WIRE CUTTING MACHINE ADVANTAGE

endless wire saw jpg

Compact and Clean Design

The OptiGantry Wire Saw is meticulously crafted with a sleek, compact form factor, allowing it to fit seamlessly into various production environments without sacrificing valuable space. Its design also facilitates easy cleaning, ensuring a contaminant-free operation which is crucial for the optoelectronics industry.

WeChatc79df51f2d41fa9eb077bee5eeedddbc jpg

操作性

直感的なコントロールとユーザーフレンドリーなインターフェースにより、OptiGantryは簡単に操作できます。新規ユーザーは、わずか2分でトレーニングを受け、スピードアップすることができ、ダウンタイムを大幅に削減し、生産工程を合理化します。

High Precision cut jpg

高精度切断

Precision is paramount in the OptiGantry Wire Saw. It boasts an impressive cutting accuracy with a tolerance of approximately ±0.03 mm, ensuring that each cut is executed with the utmost precision necessary for high-quality production.

inner Diameter saw jpg

Superior Alternative to Inner-Circle Slicers

With its advanced capabilities, the OptiGantry Wire Saw doesn't just match the performance of traditional inner-circle slicers – it surpasses it. Its enhanced production capacity, combined with its precision, positions it as the definitive replacement for older cutting technologies.

ダイヤモンドワイヤーループ

Safty

Using extremely thin wires as cutting tools eliminates the risk of fragments flying out if the tool is damaged, greatly reducing safety hazards.

エコ・フレンドリー切断機 jpg

環境に優しい

The primary cutting tool employed is an extremely fine wire, resulting in low heat generation. Furthermore, the inclusion of a water tank with a circulating water system significantly reduces pollution. The combination of a precision diamond wire and an environmentally conscious water cooling system exemplifies the equipment's commitment to minimizing environmental impact during the cutting process.

お客様の声

サニー光学光学製造

ゲルマニウムレンズの精密切断を行う必要がありますが、非常にユニークな形状で、高い精度が要求されます。サンプルテストは非常に成功し、要件を完全に満たしています。注文した装置は現在、通常生産に入っています。

ゲルマニウムレンズの精密切断を行う必要がありますが、非常にユニークな形状で、高い精度が要求されます。サンプルテストは非常に成功し、要件を完全に満たしています。注文した装置は現在、通常生産に入っています。

前へ

次のページ

よくある質問

機械がカットできる最大厚みは？

The machine is capable of cutting slices ranging from 0.1 to 250 mm in thickness, and can perform automated cutting once the program has been configured.

このワイヤーソーとID SAWの違いは何ですか？

一方はダイヤモンドワイヤ、もう一方はブレードを使用するため、切断方法はフレキシブル、もう一方はリジッドという違いがあります。さらに、インナーサークルスライサーはワークの大きさがブレードの内径より小さく制限されますが、シャインオプティガントリーワイヤーソーにはこの制限がありません。

機械はどのようにして切断時の材料の無駄を最小限にするのですか？

HorizonCrystalは、直径0.35～0.8mmの高精度ダイヤモンドワイヤーを採用しているため、切り口が非常に小さい。

ダイヤモンドワイヤーの予想寿命はどのくらいですか？また、ユーザーによる交換は可能ですか？

ダイヤモンドワイヤーの寿命は、使用方法や素材の種類によって異なります。ダイヤモンドワイヤーはユーザーによる交換が可能で、ワイヤー交換に関する詳しいガイダンスも提供しています。

そのマシンは特殊な環境やセットアップ条件を必要としますか？

最小限の環境要件で、設置面積が小さく、軽量で、標準的な220Vの家庭用電源で作動します。驚くほど便利だ。

この機器を購入した場合、どのような技術サポートや保証が受けられますか？

お客様のマシンが最高の効率で稼働し、いかなる問題も迅速に解決できるよう、包括的な保証とご購入後の年中無休のテクニカルサポートを提供しています。

お問い合わせ！

当社の専門技術者がお客様のご要望を分析し、どの機種がお客様のご要望にお応えできるかを判断いたします。お客様の切断ニーズをお聞かせください。
